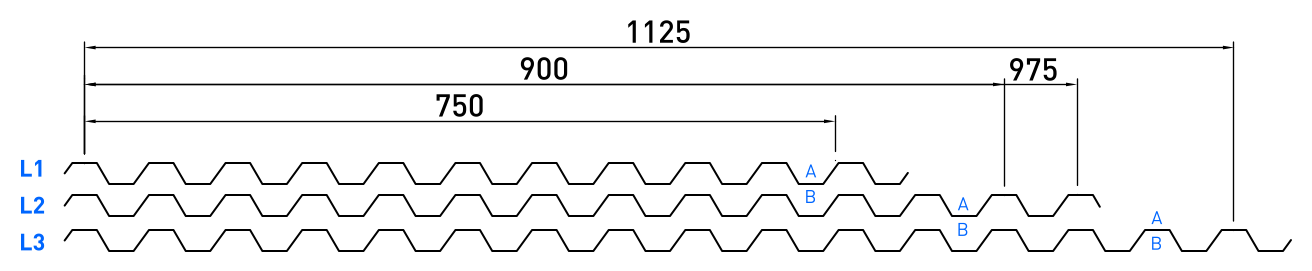

Legenda: A - zgornja stran; B - spodnja stran
Razred gorljivosti A1 |
Odpornost za požare z zunanje strani Broof (t1,t2,t3) |
---|---|
V skladu z UNI EN 14782:2006 test v laboratoriju ni potreben. |
Podatki o statiki | Teža | ||||
---|---|---|---|---|---|
Debelina (mm) |
Jy (cm4/m) |
We inf (cm3/m) |
We sup (cm3/m) |
Jeklo Kg/m2 |
Aluminij Kg/m2 |
0,50 | 3,69 | 3,69 | 3,69 | 4,84 | 1,67 |
0,60 | 4,30 | 4,30 | 4,30 | 5,81 | 2,00 |
0,70 | 4,86 | 4,86 | 4,86 | 6,78 | 2,33 |
0,80 | 5,38 | 5,38 | 5,38 | 7,75 | 2,67 |
1,00 | 6,30 | 6,30 | 6,30 | 9,69 | 3,33 |
1,20 | 7,06 | 7,06 | 7,06 | 11,62 | 4,00 |
Ukrivljenost | Aplikacije | Perforacija |
---|---|---|
Fiksen radij Variable Shed |
SANDcontrol |
F3 P5 60° |
Profil | Št. profilov | Korak (mm) | Uporabna širina (mm) | Širina (mm) | Prekrivanje | Tip prekrivanja | |
---|---|---|---|---|---|---|---|
L1 | SAND 20 | 11 | 75 | 750 | 810 | 8,00 % | ![]() |
L2 | SAND 20 | 14 |
75 |
900 |
1013 |
12,56 % |
|
75 |
937* |
8,11 % |
|
||||
75 | 975** | 3,90 % | ![]() |
||||
L3 | SAND 20 | 16 | 75 | 1125 | 1212 | 7,73 % | ![]() |
* na voljo na zahtevo
